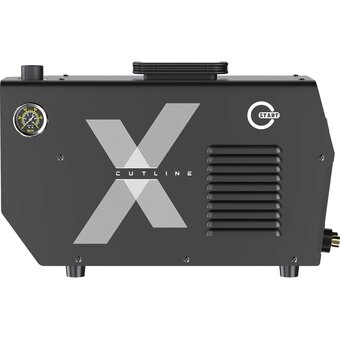

Установка воздушно-плазменной резки Start CutLine X50 NHF (5ST55)

START CutLine X50 NHF - Легкий и компактный источник с пневмоподжигом - подходит для воздушно плазменной резки углеродистой стали, нержавеющей стали, алюминиевых сплавов, меди и других цветных металлов. Источник универсальный – может быть использован как для ручной резки так и в паре с ЧПУ столом.

CutLine X50 NHF имеет бесконтактный поджиг и работает от бытовой сети напряжением 220 вольт, что обеспечивает его широкое применение в различных условиях, включая домашние мастерские, гаражи и небольшие производственные помещения.

В данном аппарате дополнительно реализована возможность резки сетки, перфорированной поверхности и маркировки металла благодаря наличию дежурной дуги.

Режим резка – высококачественная резка стали, толщиной от 1-25 мм;

Режим сетка – позволяет эффективно и быстро выполнить резку металлической сетки, дежурная дуга в данном режиме не дает гаснуть плазмообразующему потоку;

Режим текст – позволяет наносить маркировочные надписи на металлической поверхности.

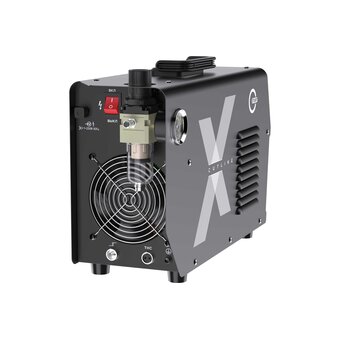

На задней панели источника установлен фильтр-регулятор, который входит в комплект поставки. Фильтр предназначен для подготовки сжатого воздуха, обеспечивая его очистку и осушение.

Особенность плазматрона с пневмоподжигом

Поступающий в резак поток сжатого воздуха разделяется на 2 части :

плазмообразующий поток – он же режущий;

охлаждающий, он же поддерживает расстояние между подпружиненным катодом и соплом. Благодаря охлаждению расходных частей увеличивается их срок службы

Технические характеристики Start CutLine X50 NHF 5ST55

Тип

инвертор

Тип резака

50

Напряжение

220 В

Max мощность

5.5 кВт

Максимальное давление

5.5 бар

Max толщина реза

25 мм

Min ток

10 А

Max ток

50 А

ПВ на максимальном токе

60 %

Наличие сетевой вилки

да

EURO-разъем

да

Зажигание дуги

пневмоподжиг (on-air)

Возможность подключения ЧПУ

есть

Встроенный компрессор

нет

Колеса

нет

Класс товара

Профессиональный

Габариты без упаковки

399x160x242 мм

Вес нетто

10 кг

Преимущества Start CutLine X50 NHF 5ST55

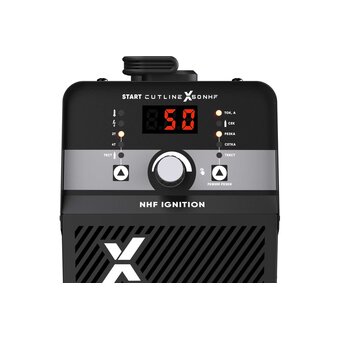

- Цифровой дисплей - для наглядного отображения выставленных параметров

- Клавиша выбора режима: Резка, Сетка, Текст

- Клавиша выбора режима резки 2Т– для малой длины реза, 4Т – для продолжительной длины реза

- Тест давления воздуха

- Регулятор управления

- Максимальная толщина резки стали - 25 мм

- Максимальная толщина пробития стали - 15 мм

- Подключение к ЧПУ столу

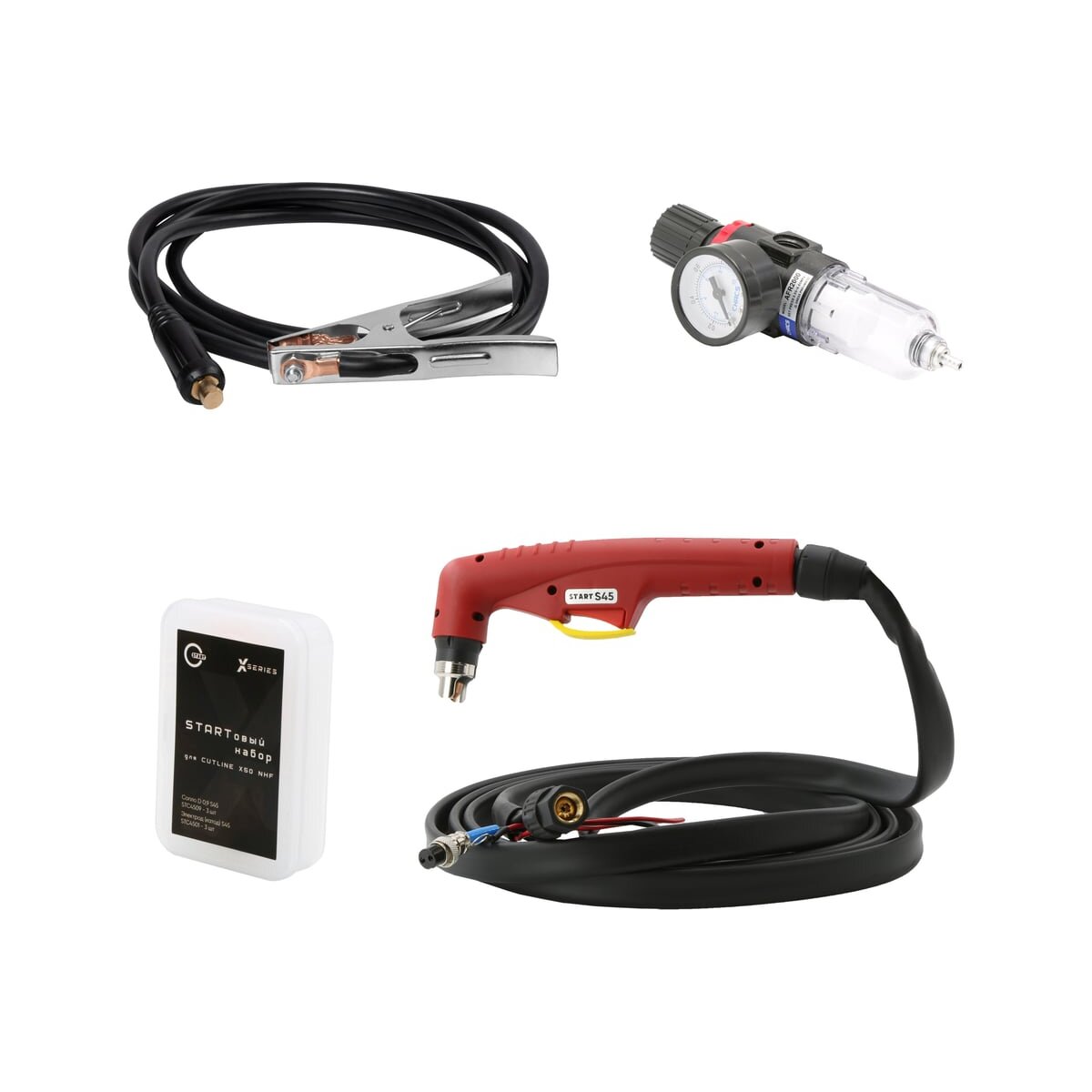

Комплектация

- Плазматрон S45, 5 м

- Кабель с клеммой заземления

- Сопло S45 - 3 шт.

- Катод S45 - 3 шт.

- Фильтр-регулятор

- Инструкция
