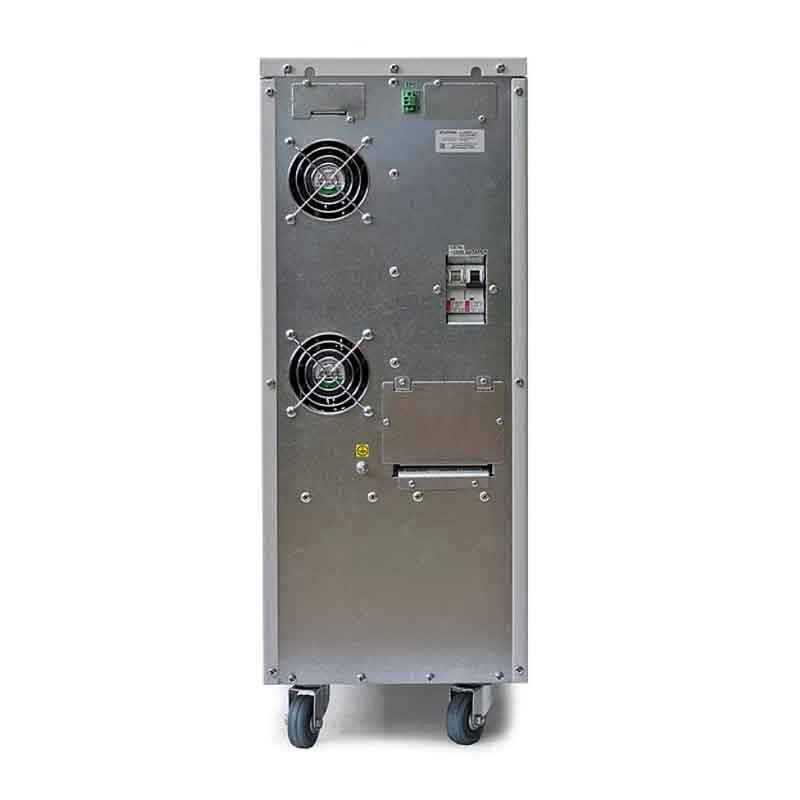

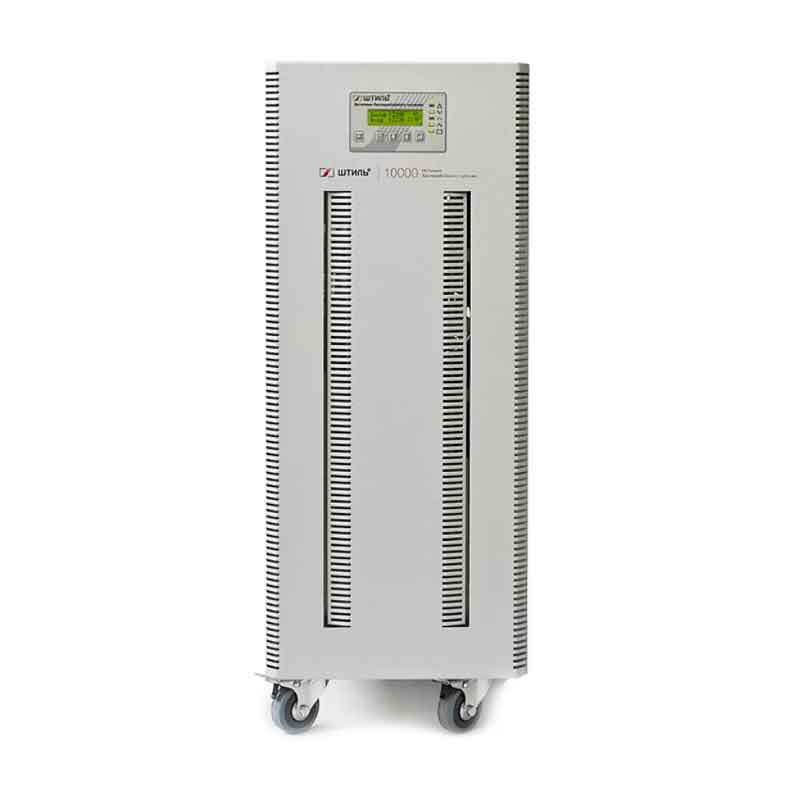

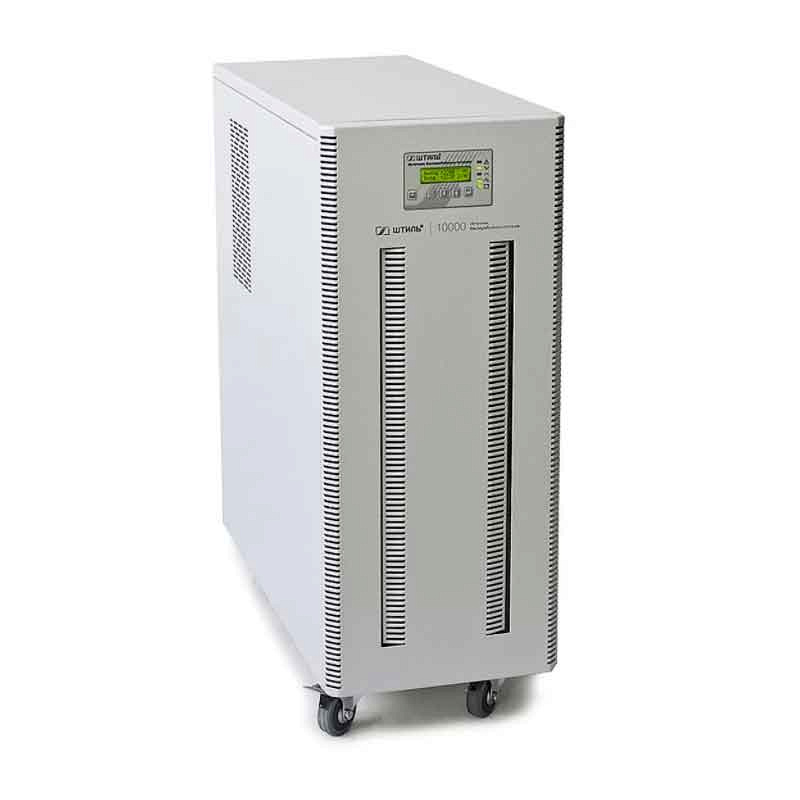

Источник бесперебойного питания Штиль ST1110SL 8000Вт 10000ВА серый

Технические характеристики Штиль ST1110SL:

Общие

Полная мощность, кВА

10

Активная мощность, кВт 8

Форм-фактор напольный

Топология

on-line (с двойным преобразованием)

Режимы работы

on-line, автономный, ECO

Страна производитель

Россия

Вход

Тип входной сети однофазная трехпроводная (L, N, PE)

Совместимость с генератором да

Номинальное входное напряжение, В 220

Рабочий диапазон входного напряжения, В 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%

Предельный диапазон входного напряжения, В 90-310

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20)

Номинальная входная частота, Гц 50

Допустимый диапазон входной частоты, Гц

43-57

Входной коэффициент мощности

0,99

Максимальный входной ток, А

55

Потребляемая мощность в режиме холостого хода, Вт

-

Плавный пуск

да

Выход

Тип выходного напряжения однофазные

Номинальное выходное напряжение, В 220

Диапазон настройки выходного напряжения, В

220-240

Точность стабилизации выходного напряжения, %

±2

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,8

Номинальная выходная частота, Гц

при работе от сети – соответствует частоте сети

при работе от АБ – устанавливается пользователем: 50/60

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Максимальный выходной ток, А

45

Коэффициент нелинейных искажений выходного напряжения, %

<2 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор 3:1

Перегрузочная способность (при работе в режиме on-line или от батарей) менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)

Перегрузочная способность (при работе через байпас или в режиме ECO) -

КПД в режиме on-line, % 95

КПД при работе через байпас или в режиме ECO, %

99

КПД в автономном режиме, %

94

Время переключения в автономный режим из режима on-line, мс 0

Время переключения в автономный режим из режима ECO, мс

5

Аккумуляторы

Наличие встроенных батарей да

Поддержка подключения внешних аккумуляторов

да

Тип аккумуляторов

свинцово-кислотные, герметичные, необслуживаемые

Номинальное напряжение АБ, В

192

Номинальный ток заряда встроенного ЗУ, А

от 1 до 4 (шаг настройки – 0,5 А)

Количество встроенных АБ 12В, шт.

16

Емкость встроенных АБ, Ач 9

Возможность «горячей» замены встроенных аккумуляторов

нет

Время заряда встроенных АБ, ч

не более 8 (до 90% емкости)

Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин

-

Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт да

Срок службы АБ, лет

до 7 (в зависимости от условий эксплуатации)

Защита

Перегрузка по выходу электронная защита c автовосстановлением

Короткое замыкание электронная защита c автовосстановлением

Перегрев электронная защита c автовосстановлением

Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)

Защита от высокочастотных помех 100 кГц - 30 МГц

Защита от «глубокого» разряда батарей да

Защита от аварии в ИБП электронная аварийная защита

Электронный автоматический байпас

да

Панель управления и интерфейсы

ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров

Светодиодная индикация

состояние, сеть, байпас, инвертор, батареи

Функциональные клавиши

управление отображаемым на ЖК-дисплее меню, настройка ИБП

Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

RS-232

опция (требуется установка карты мониторинга)

mini-USB

опция (требуется установка карты мониторинга)

USB опция (требуется установка карты мониторинга)

Ethernet

опция (требуется установка карты мониторинга)

RS-485

опция (требуется установка карты мониторинга)

«Сухие» контакты

опция (требуется установка карты мониторинга)

EPO

двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.

Отдельный ввод электронного байпаса

-

Подключение

Входная сеть клеммное подключение (L, N, PE)

Нагрузка (выходные разъёмы) клеммное подключение (L, N, PE)

Вход байпаса

-

Надёжность и эксплуатационные характеристики

Установка в помещении

Диапазон рабочей температуры, °С от +5 до +40

Диапазон температуры хранения, °С

от -40 до +40

Тип охлаждения

принудительное (вентиляторное)

Относительная влажность, %

от 0 до 80 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Срок службы, лет

не менее 10

Наработка на отказ, ч

не менее 70000

Гарантийный срок, мес.

24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 660х250х572

Масса, кг 65
