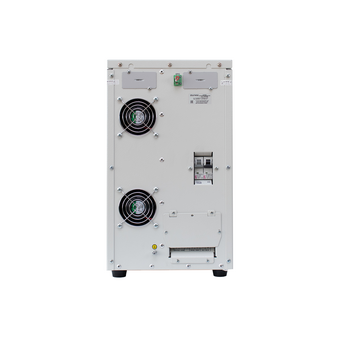

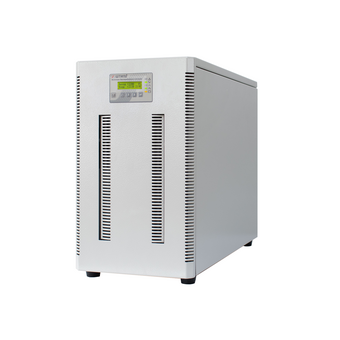

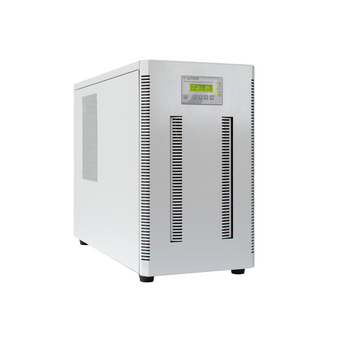

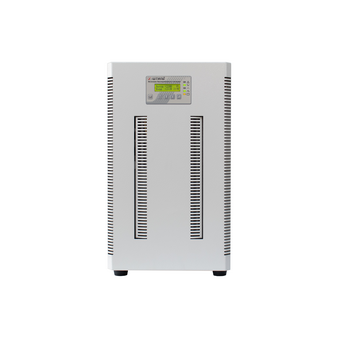

ИБП Штиль ST1110L 8000Вт 10000ВА серый без батареи

Общие

Число фаз 1 в 1

Страна производитель Россия

Режимы работы on-line, автономный, байпас, ECO

Активная мощность, кВт 8

Полная мощность, кВА 10

Топология on-line (с двойным преобразованием)

Форм-фактор напольный

Входные характеристики

Плавный пуск да

Максимальный входной ток, А 55

Входной коэффициент мощности 0,99

Допустимый диапазон входной частоты, Гц 43-57

Номинальная входная частота, Гц 50

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20)

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +20)

Предельный диапазон входного напряжения, В 90-310

Рабочий диапазон входного напряжения, В 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%

Номинальное входное напряжение, В 220

Совместимость с генератором да

Тип входной сети однофазная трехпроводная (L, N, PE)

Выходные характеристики

Тип выходного напряжения однофазное

Крест-фактор 3:1

Коэффициент нелинейных искажений выходного напряжения, % <2 при линейной нагрузке, <4 при нелинейной нагрузке

Максимальный выходной ток, А 45

Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети

при работе от АБ – устанавливается пользователем: 50/60

Номинальное выходное напряжение переменного тока, В 220

Форма выходного напряжения чистая синусоида

Точность стабилизации выходного напряжения, % ±2

Выходной коэффициент мощности 0,8

Точность стабилизации выходной частоты (при работе от АБ), % ±0,1

Перегрузочная способность (при работе в режиме on-line или от батарей) менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)

КПД в режиме on-line, % 95

КПД в автономном режиме, % 94

КПД при работе через байпас или в режиме ECO, % 99

Время переключения в автономный режим из режима on-line, мс 0

Время переключения в автономный режим из режима ECO, мс 5

Аккумуляторные батареи (АБ)

Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)

Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт да

Номинальный ток заряда встроенного ЗУ, А от 1 до 4 (шаг настройки – 0,5 А)

Номинальное напряжение АБ, В 192

Тип АБ герметичные, необслуживаемые, свинцово-кислотные

Наличие встроенных батарей нет

Защита

Защита от аварии в ИБП электронная аварийная защита

Защита от «глубокого» разряда батарей да

Электронный автоматический байпас да

Перегрузка по выходу электронная защита с автовосстановлением

Короткое замыкание электронная защита с автовосстановлением

Перегрев электронная защита с автовосстановлением

Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),

срабатывание – 50 мкс)

Защита сети от высокочастотных помех 150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц

Панель управления и интерфейсы

EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

«Сухие» контакты опция (требуется установка карты мониторинга)

RS-232 опция (требуется установка карты мониторинга)

Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП

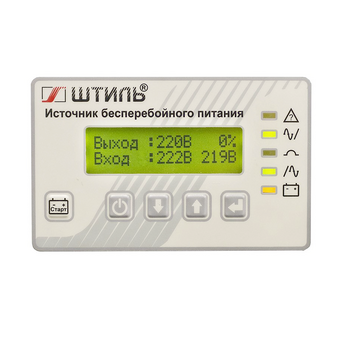

Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП

ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров

Светодиодная индикация состояние, сеть, байпас, инвертор, батарея

mini-USB опция (требуется установка карты мониторинга)

USB опция (требуется установка карты мониторинга)

Ethernet опция (требуется установка карты мониторинга)

RS-485 опция (требуется установка карты мониторинга)

Подключение

Входная сеть клеммное подключение (L, N, PE)

Нагрузка (выходные разъёмы) клеммное подключение (L, N, PE)

Надежность и эксплуатационные характеристики

Установка в помещении

Диапазон рабочей температуры, °С от +5 до +40

Диапазон температуры хранения, °С от -40 до +40

Тип охлаждения принудительное (вентиляторное)

Относительная влажность, % от 0 до 80 (без конденсата)

Рабочая высота, м до 3000 м над уровнем моря

Степень защиты от пыли и влаги IP20

Срок службы, лет не менее 10

Гарантийный срок, мес 24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 438x250x572

Габаритные размеры ВхШхГ (в упаковке), мм 615х300х485

Масса, кг 18

Цвет корпуса серый
