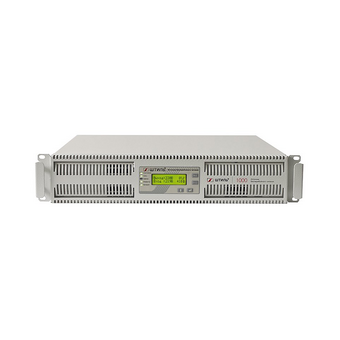

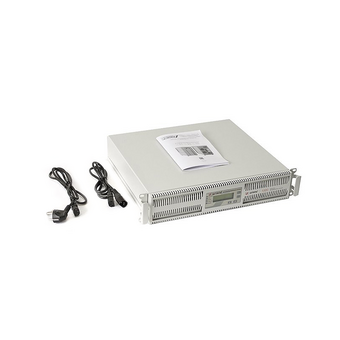

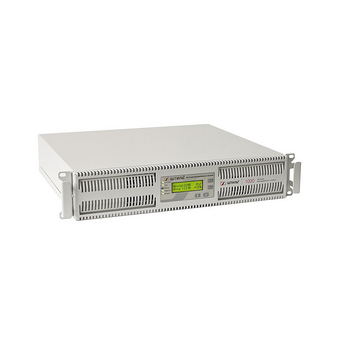

ИБП Штиль SR1101L 900Вт 1000ВА серый

Характеристики

Общие

Полная мощность, кВА

1

Активная мощность, кВт

0,9

Число фаз

1 в 1

Форм-фактор

в стойку

Топология

on-line (с двойным преобразованием)

Режимы работы

on-line, автономный, байпас, ECO

Входные характеристики

Тип входной сети

однофазная трехпроводная (L, N, PE)

Совместимость с генератором

да

Номинальное входное напряжение, В

220

Рабочий диапазон входного напряжения, В

175-295 при нагрузке 100%, 155-295 при нагрузке 75%,

120-295 при нагрузке 50%

Предельный диапазон входного напряжения, В

90-295

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Номинальная входная частота, Гц

50

Допустимый диапазон входной частоты, Гц

45-65

Входной коэффициент мощности

0,99

Максимальный входной ток, А

7

Плавный пуск

да

Выходные характеристики

Тип выходного напряжения

однофазное

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-240

Точность стабилизации выходного напряжения, %

±2

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,9

Номинальная выходная частота, Гц

при работе от сети – соответствует частоте сети

при работе от АБ – устанавливается пользователем: 50/60

Точность стабилизации выходной частоты (при работе от АБ), %

±0,2

Максимальный выходной ток, А

4,5

Коэффициент нелинейных искажений выходного напряжения, %

<2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)

101-105% – без ограничения по времени, 105-130% – в течение 60 с,

130-150% – в течение 1 с,

более 150% – в течение 0,2 с (с последующим переключением на байпас)

КПД в режиме on-line, %

95

КПД при работе через байпас или в режиме ECO, %

99

КПД в автономном режиме, %

86

Время переключения в автономный режим из режима on-line, мс

0

Время переключения в автономный режим из режима ECO, мс

7

Аккумуляторные батареи (АБ)

Наличие встроенных батарей

нет

Поддержка подключения внешних АБ

да

Тип АБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

36

Номинальный ток заряда встроенного ЗУ, А

5

Время автономной работы (при 80% загрузке ИБП)

Зависит от ёмкости внешних АБ

Функционал управления АБ

определение остаточной ёмкости,

тесты (10-ти секундный,

на заданное время работы, до полного разряда),

защита от глубокого разряда,

термокомпенсация заряда

Холодный старт

да

Защита

Перегрузка по выходу

электронная защита с автовосстановлением

Короткое замыкание

электронная защита с автовосстановлением

Перегрев

электронная защита с автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),

срабатывание – 50 мкс)

Защита сети от высокочастотных помех

150 кГЦ - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью)

до 2,5 кГц

Защита от «глубокого» разряда батарей

да

Защита от аварии в ИБП электронная аварийная защита

Электронный автоматический байпас

да

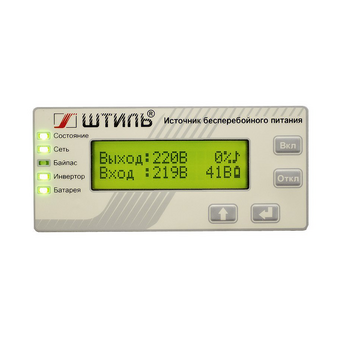

Панель управления и интерфейсы

ЖК-дисплей

отображение рабочего состояния системы и основных входных и выходных параметров

Светодиодная индикация

состояние, сеть, байпас, инвертор, батарея

Функциональные клавиши

управление отображаемым на ЖК-дисплее меню, настройка ИБП

Звуковой сигнал

автономный режим, низкое напряжение встроенных и/или внешних АБ,

батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП

RS-232

опция (требуется установка карты мониторинга)

mini-USB

опция (требуется установка карты мониторинга)

USB

опция (требуется установка карты мониторинга)

Ethernet

опция (требуется установка карты мониторинга)

RS-485

опция (требуется установка карты мониторинга)

«Сухие» контакты

опция (требуется установка карты мониторинга)

EPO

разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

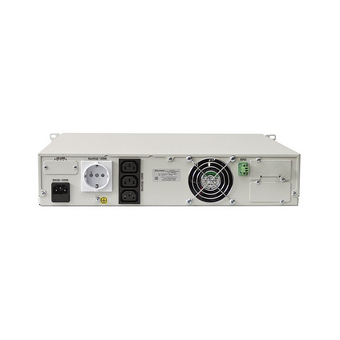

Подключение

Входная сеть

IEC-320-C14

Нагрузка (выходные разъёмы)

IEC-320-C13 ( 3 шт.), EURO F-type с заземлением (1 шт.)

Надежность и эксплуатационные характеристики

Установка

в помещении

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +40

Тип охлаждения

принудительное (вентиляторное)

Относительная влажность, %

от 0 до 80 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм

88х466х411

Высота установки в стойку, U

2

Масса, кг

8

Цвет корпуса

серый
