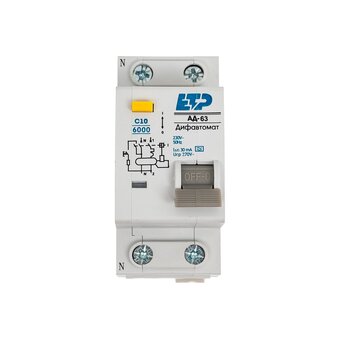

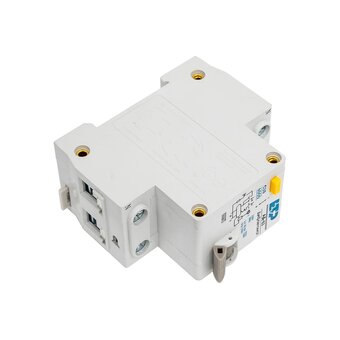

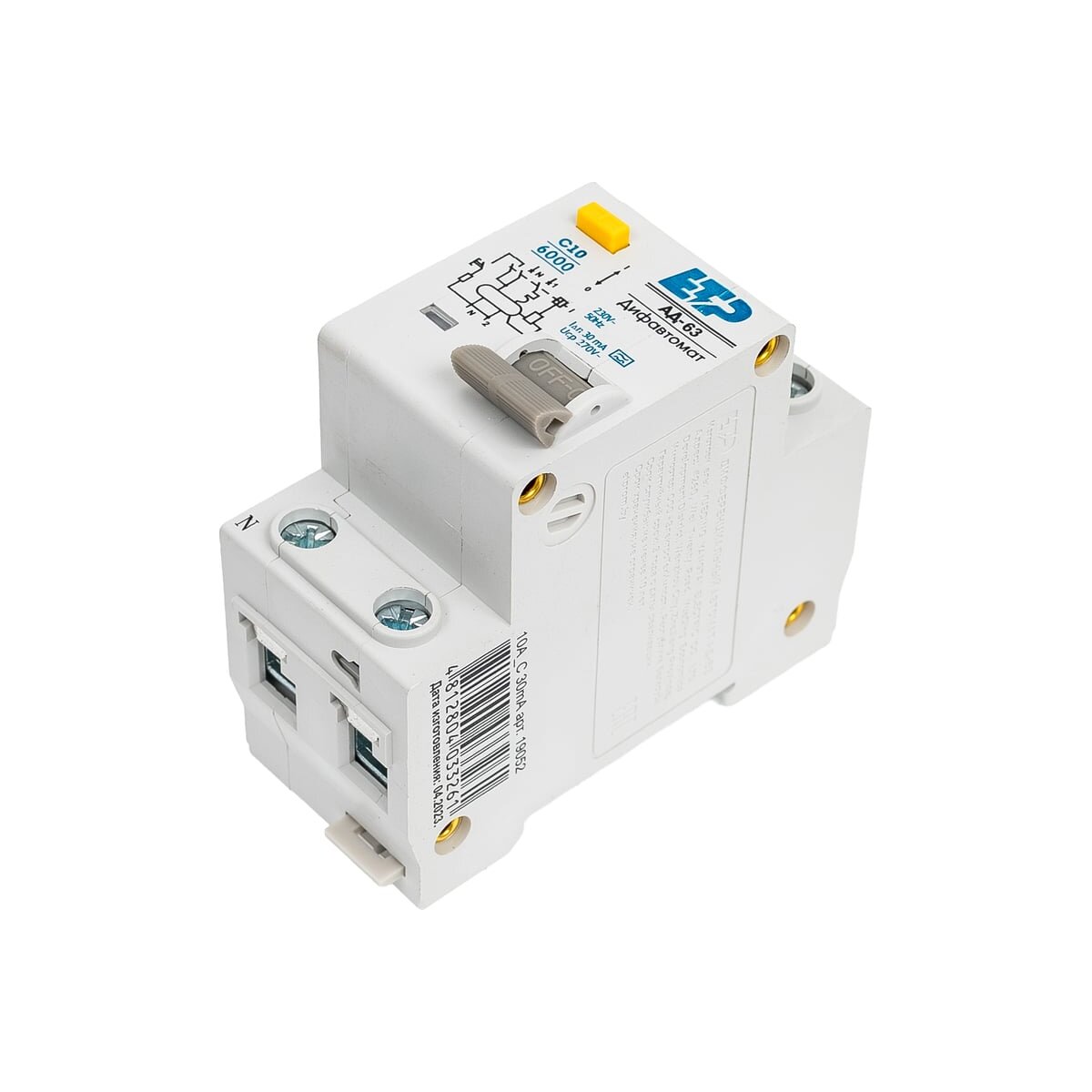

Дифавтомат ЕТР 19052

Дифференциальный автомат ETP 1P+N 10А тип A 30 мА 6 кА 19052 представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.

При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.

Таким образом, дифференциальный автоматический выключатель серии АД-12 ETP применяется для:

- Проведения тока в нормальном режиме.

- Отключения тока при коротких замыканиях или перегрузке.

- Отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

- Для защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.

- Для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.

Технические характеристики

Селективный

нет

Тип

модульный

Тип модуля дифференциальной защиты

электронный

Количество модулей

2

Количество полюсов

однополюсной

Класс токоограничения

1

Номинальное напряжение

220/230 В

Тип расцепления

C

Отключающая способность

6 кА

Номинальный ток

10 А

Ток утечки

30 мА

Тип утечки

А

Степень защиты

IP20

Вес нетто

0.183 кг

Модельный ряд

АД-63

Высота

90 мм

Ширина

100 мм

Глубина

72 мм

Климатическое исполнение

УХЛ4

Диапазон рабочих температур

от -25 до +50 °С

ГОСТ

ГОСТ IEC 61009-1, ГОСТ Р 51329 (IEC 61543)
