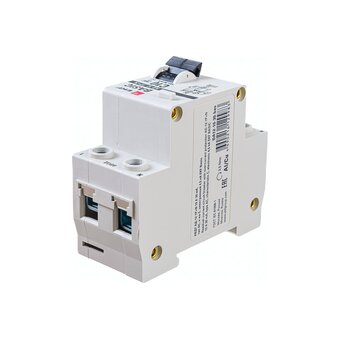

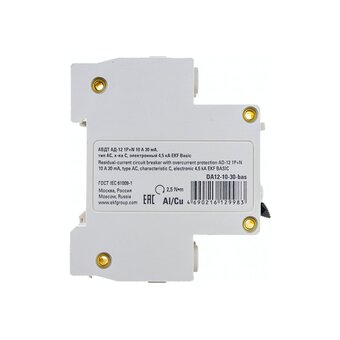

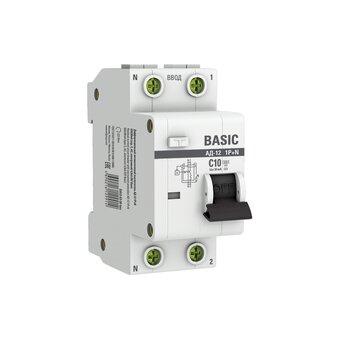

Дифавтомат EKF АД-12 Basic (DA12-10-30-bas)

Выключатели автоматические дифференциального тока (дифавтоматы) АД-12 EKF BASIC – это аппараты, сочетающие функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.

Технические характеристики

Селективный

нет

Тип

модульный

Тип модуля дифференциальной защиты

электронный

Количество модулей

2

Количество полюсов

двухполюсной

Класс токоограничения

3

Номинальное напряжение

220/230 В

Тип расцепления

C

Отключающая способность

4.5 кА

Номинальный ток

10 А

Ток утечки

30 мА

Тип утечки

АС

Степень защиты

IP20

Вес нетто

0.162 кг

Модельный ряд

Basic

Высота

79 мм

Ширина

74 мм

Глубина

36 мм

Климатическое исполнение

УХЛ4

Диапазон рабочих температур

от -25 до +50 °С

ГОСТ

ГОСТ IEC 61009-1

Дополнительные технические характеристики:

Предельная коммутационная способность: 4,5 кА

Коммутационная износостойкость: 4 000 циклов

Механическая износостойкость: 8 000 циклов

Сечение подключаемого провода: От 1 до 25 мм2

Момент затяжки: 2,5 Н м

Номинальное фазное напряжение частотой 50 Гц, В 240

Номинальное линейное напряжение частотой 50 Гц, В 415

Характеристика отключения С

Тип срабатывания по дифференциальному току АС

Механизм Электронный

Количество полюсов 1Р + N

Расположение нейтрали: С левой стороны

Степень защиты IP20 Степень защиты аппарата в модульном шкафу IP40

Время отключения при номинальном отключающем дифференциальном токе, не более 0,04 сек

Климатическое исполнение УХЛ4

Категория применения: А

Преимущества

- Увеличенная твердость винтов

- Удобная установка

- Простое подключение

- Кнопка «тест» на лицевой панели
