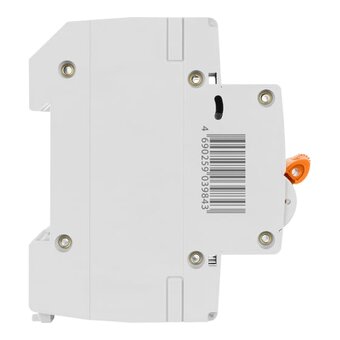

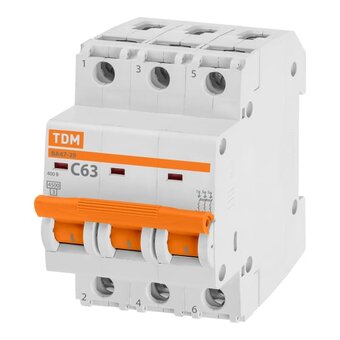

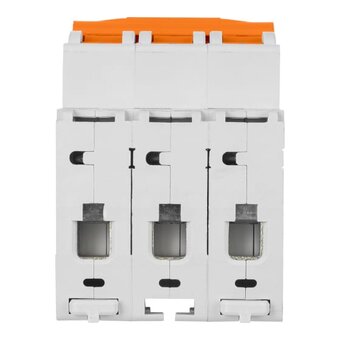

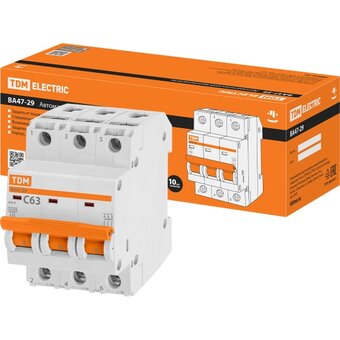

Автоматический выключатель TDM ВА47-29 (SQ0206-0115)

Автоматический выключатель TDM ВА47-29 3Р 63А 4.5кА С SQ0206-0115 - защитное устройство для распределительных и групповых цепей. Автомат обеспечивает проведение тока в нормальном режиме. Оперативное отключение производится при перенапряжении сети или при коротких замыканиях.

Технические характеристики TDM ВА47-29 3Р, 63 А, 4,5 кА, С SQ0206-0115

Тип

модульный

Тип монтажа

на DIN-рейку

Номинальное напряжение

230/400 В

Отключающая способность

4.5 кА

Климатическое исполнение

УХЛ-4

Степень защиты

IP20

Количество полюсов

3

Тип расцепления

C

Цвет корпуса

белый

Вид

автоматический выключатель

Вес нетто

0.33 кг

Номинальный ток

63 А

Высота

80 мм

Ширина

52.5 мм

Глубина

75 мм

Модельный ряд

ВА47-29

Преимущества TDM ВА47-29 3Р, 63 А, 4,5 кА, С SQ0206-0115

Корпус и детали автоматического выключателя TDM ВА47-29 3Р 63А 4.5кА С SQ0206-0115 выполнены из пластика не поддерживающего горение;

Маркировка не подвержена стиранию в пределах срока эксплуатации;

Соответствует стандартам ГОСТ Р 50345-99;

Номинальная отключающая способность: 4500 А;

Напряжение постоянного тока: 48 В/полюс;

Условия эксплуатации УХЛ4;

Электрическая износостойкость, циклов В-О: не менее 6 000;

Механическая износостойкость, циклов В-О: не менее 20 000;

Максимальное сечение присоединяемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного;

Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;

Диапазон рабочих температур: от -40 до +50 °С;

Момент затяжки: 3 Н*м;

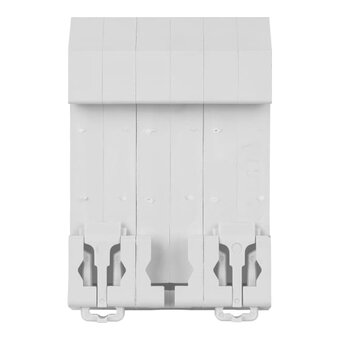

Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;

Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;

Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку - это обеспечивает необходимое усилие при затяжке;

Может устанавливаться в любом положении без изменения номинальных характеристик;

Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности;

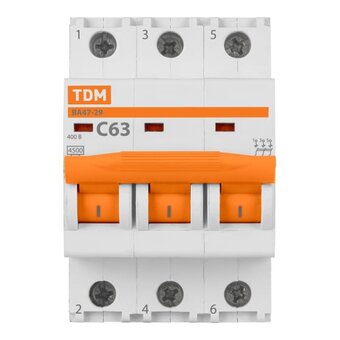

На лицевой панели реализован механический индикатор положения контактов (включено/отключено);

Эргономичная рукоятка управления, исключающая соскальзывание пальцев;

Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;

Ширина модуля составляет 17,5 мм - это позволяет устанавливать автоматы в щитки, рассчитанные на ширину модуля до 18 мм;

Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов;

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости - это уменьшает переходное сопротивление и тепловые потери;

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;

Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы;

Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;

Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей;

Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях;

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно);

Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;

Кривая С - отключит ток в цепи в 5-10 раз больше номинального.
