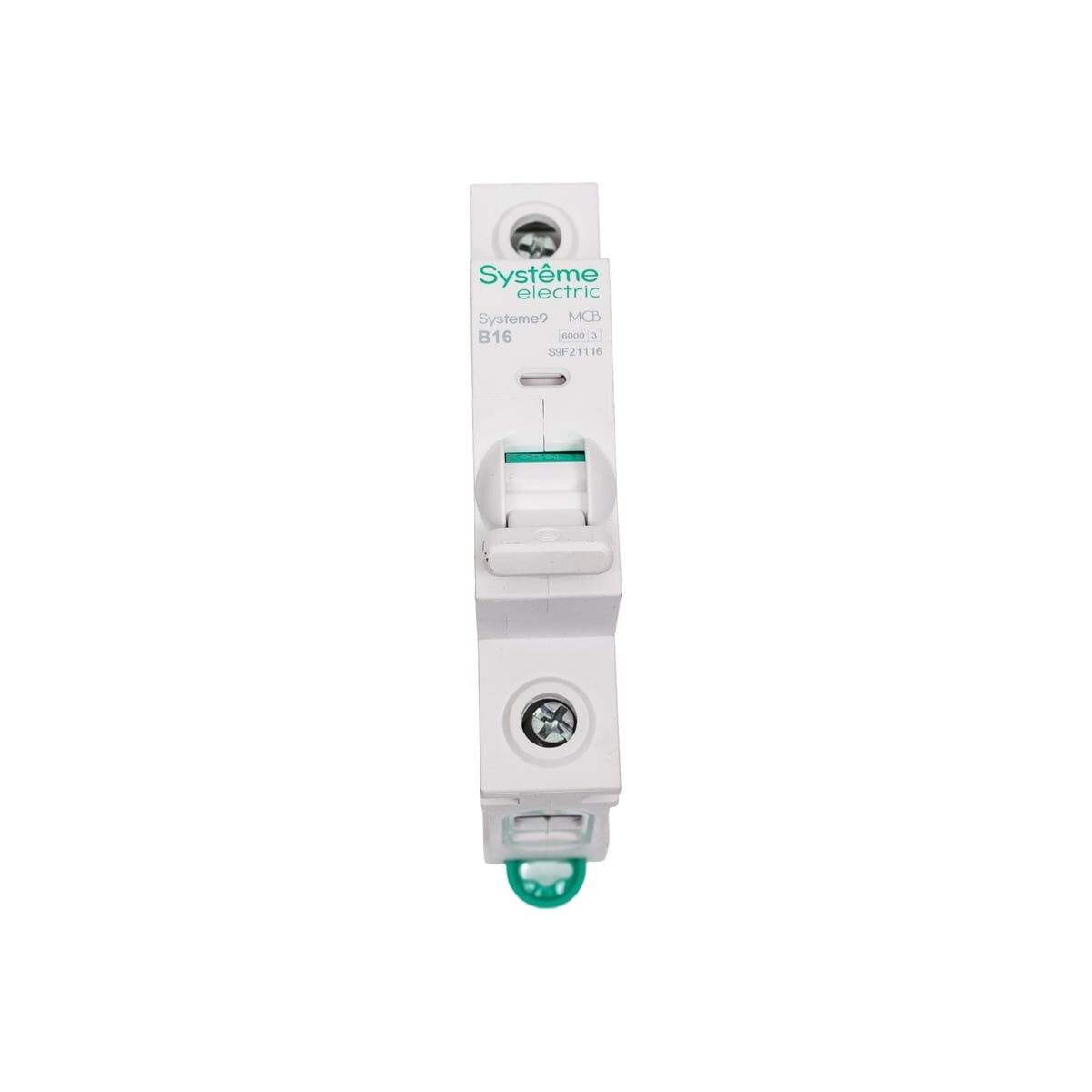

Автоматический выключатель Systeme Electric Systeme9 (S9F21116)

Автоматический выключатель S9FN, серии Systeme9, Systeme Electric

- 1-полюсный

- номинальный ток 16 А

- характеристика B

- Icn = 6 кА

-Icu = 10 кА

Соответствует требованиям стандартов ГОСТ IEC 60898-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты цепей от перегрузок и токов короткого замыкания. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикаторами состояния контактной группы и срабатывания по причине аварии. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.

Технические характеристики

Тип

модульный

Род тока

AC(переменный ток)

Тип монтажа

на DIN-рейку

Номинальное напряжение

220 В

Цвет корпуса

белый

Степень защиты

IP20

Климатическое исполнение

УХЛ-3

Количество полюсов

1

Отключающая способность

6 кА

Тип расцепления

B

Номинальный ток

16 А

Вес нетто

0.2 кг

Высота

85 мм

Ширина

18 мм

Глубина

69.5 мм

Модельный ряд

Systeme9

ГОСТ

ГОСТ IEC 60898-1, ГОСТ IEC 60947-2

Преимущества

- защита цепей от токов короткого замыкания

- защита цепей от токов перегрузки

- функция разъединения в промышленных электроустановках в соответствии со стандартом ГОСТ МЭК 60947-2

-индикация аварийного отключения посредством красного механического индикатора состояния, расположенного на передней панели автоматического выключателя

- Двойные безопасные клеммы раздельного монтажа проводников и шин типа PIN

- Удвоенный относительно требований стандарта момент затяжки клемм

- Индикация срабатывания при возникновении КЗ или перегрузки

- Двухпозиционные защелки с возможностью замены аппарата без снятия шины PIN

- Четкая лазерная маркировка и монтажные инструкции, нанесенные методом литья

- Индикация положения главных контактов на рукояти

- Механизм мгновенного включения
