Автоматический выключатель КЭАЗ ВА57Ф35-340010-200А-2000-400AC-УХЛ3-КЭАЗ (109314)

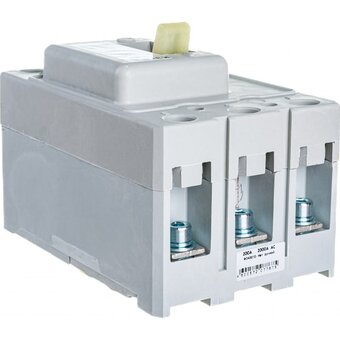

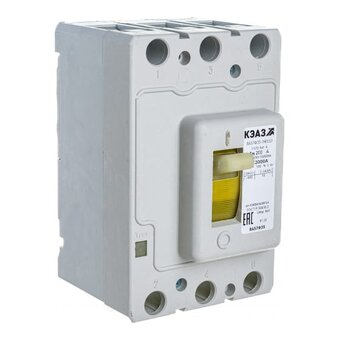

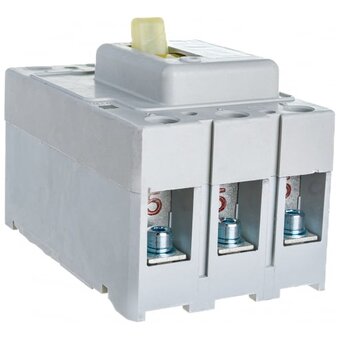

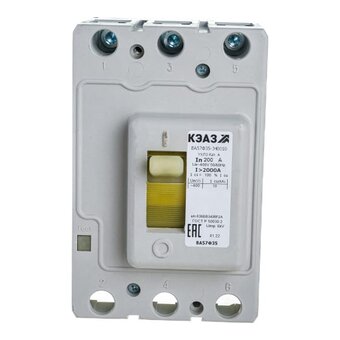

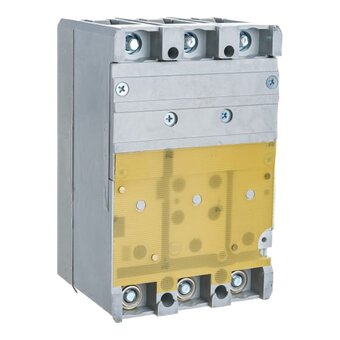

Автоматический выключатель КЭАЗ ВА57Ф35-340010-200А-2000-400AC-УХЛ3-КЭАЗ 109314 выполнен из пластика, имеет литой корпус. Имеет три полюса и блочную конструкцию. Устанавливается на панель с помощью винта.

Технические характеристики КЭАЗ ВА57Ф35-340010-200А-2000-400AC-УХЛ3 109314

Тип

силовой

Тип монтажа

на монтажную панель

Номинальное напряжение

400 В

Отключающая способность

10 кА

Климатическое исполнение

УХЛ-3

Степень защиты

IP20

Количество полюсов

3

Цвет корпуса

белый

Вид

автоматический выключатель

Номинальный ток

200 А

Высота

175 мм

Ширина

112 мм

Глубина

130 мм

Модельный ряд

ВА57-35 Ф

Преимущества КЭАЗ ВА57Ф35-340010-200А-2000-400AC-УХЛ3 109314

Базовая уставка: да;

Категория ETIM: силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228);

Тип изделия: Выключатель автоматический;

Габариты изделия: Ширина (мм): 112;

Габариты изделия: Высота (мм): 175;

Габариты изделия: Глубина (мм): 130;

Количество полюсов: 3;

Номинальный ток In (А): 200;

Частота тока (Гц): 50/60;

Род тока: AC;

Номинальное рабочее напряжение переменного тока Ue (В): 400;

Предельная коммутационная способность переменного тока Icu (кА): 10;

Вспомогательные (свободные) контакты: нет;

Наличие привода: ручной;

Уставка расцепителей токов короткого замыкания: 2000 А;

Наличие независимого расцепителя: нет;

Регулировка максимальных расцепителей тока: нет;

Вид расцепителей: тепловой и электромагнитный;

Номинальное напряжение изоляции Ui (В): 690;

Номинальное импульсное напряжение Uimp (кВ): 6;

Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100;

Номинальный продолжительный ток Iu (А): 200;

Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10;

Способ крепления (монтажа): винт;

Присоединение внешних проводников: переднее;

Макс. сечение присоединяемых проводов (мм²): 185;

Возможность самостоятельного подключения дополнительных устройств: нет;

Способ установки КЭАЗ ВА57Ф35-340010-200А-2000-400AC-УХЛ3-КЭАЗ 109314: стационарный с креплением на панели;

Макс. сечение присоединяемых медных шин (мм): 4х30;

Вид присоединяемых проводников: шина/провод;

Климатическое исполнение и категория размещения: УХЛ3;

Степень защиты (IP): IP20;

Диапазон рабочих температур (˚С): от -60°С до +40°С;

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011;

Дополнительное оборудование: комплект зажимов №1;

Дополнительный расцепитель: нет;

Наличие вспомогательных контактов сигнализации: нет.
