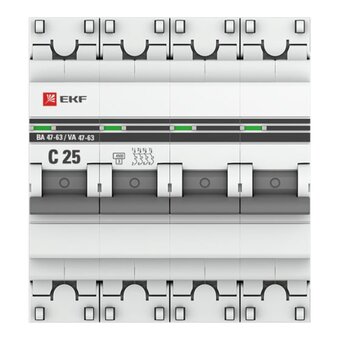

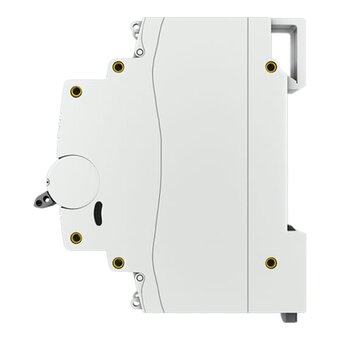

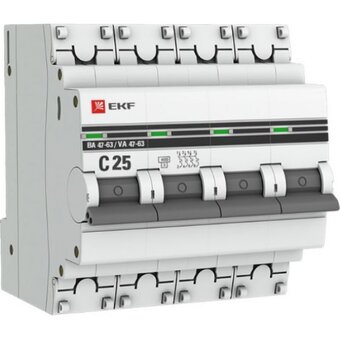

Автоматический выключатель EKF PROxima ВА 47-63 (mcb4763-4-25C-pro)

Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima – механические коммутационные аппараты, производятся в одно-, двух-, трех- и четырехполюсном исполнениях и соответствуют ГОСТ Р50345-2010.

Особенность данной серии выключателей – усовершенствованная конструкция.1. Имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей. 2. Корпус усилен доп. заклепками, препятствующими расхождению корпуса. 3. Выключатели оборудованы удобной ручкой управления, для надежного оперирования изделиями. 4. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.

Дополнительные технические характеристики: Тип напряжения: AC (переменный). Поперечное сечение подключения однопроволочного провода, мм²: 1...25. Поперечное сечение подключения. многопроволочного провода, мм²: 1...25. Рабочая температура окружающей среды, °C: -25...50. Номинальное импульсное выдерживаемое напряжение Uimp, кВ: 4. Возможна дополнительная комплектация: Да. Подходит для скрытого монтажа (заподлицо): Нет. Номинальная отключающая способность короткого замыкания Icn EN 60898 при 400В, кА: 2,6. Номинальная отключающая способность короткого замыкания Icn EN 60898, при 230В, кА: 4,5. Номинальная отключающая способность по IEC 60947-2, кА: 4,5. Категория перенапряжения: 3. Класс токоограничения: 3. Номинальное напряжение изоляции Ui, В: 660. Частота, Гц: 50...50. * Глубина установочная (встраиваемая), мм: 50.

Технические характеристики EKF PROxima ВА 47-63 4P, 25А, C, 4,5kA mcb4763-4-25C-pro

Тип

модульный

Тип монтажа

на DIN-рейку

Номинальное напряжение

230/400 В

Отключающая способность

4.5 кА

Климатическое исполнение

УХЛ-4

Степень защиты

IP20

Количество полюсов

4

Тип расцепления

C

Цвет корпуса

серый

Вид

автоматический выключатель

Вес нетто

0.4 кг

Номинальный ток

25 А

Род тока

AC(переменный ток)

Высота

80 мм

Ширина

72 мм

Глубина

72 мм

Модельный ряд

PROxima

ГОСТ

ГОСТ IEC 60898-1

Преимущества EKF PROxima ВА 47-63 4P, 25А, C, 4,5kA mcb4763-4-25C-pro

Увеличенная твердость винтов

Возможна коммутация алюминиевым и медным проводником

Отверстия для крепления U-образной шины типа FORK

Клеммы с насечками для надежного соединения с проводниками

Панели для пломбировки клемм

Углубления для удобного демонтажа с DIN-рейки

Можно снять одной отверткой

Момент затяжки и глубина зачистки провода на корпусе (момент затяжки увеличен до 3,5 Н⋅м)

Автоматическая доводка рукоятки управления

Двухпозиционный зажим на DIN-рейку

Монолитная лицевая панель

Индикаторное окно состояния контактов

Повышенная жесткость корпуса
