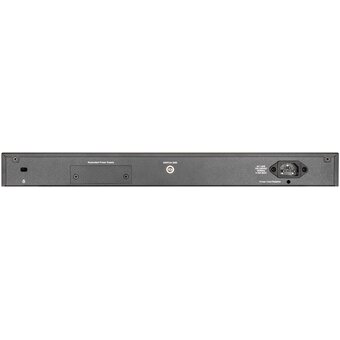

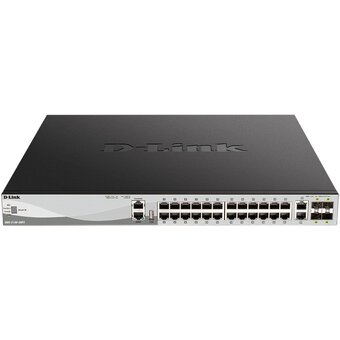

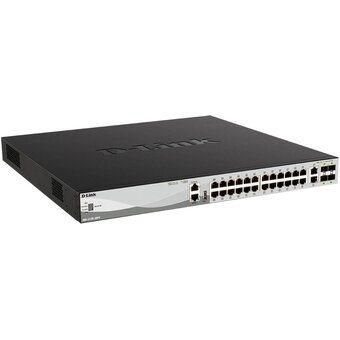

Коммутатор D-Link DGS-3130-30PS/B2A с 24 портами

Характеристики

Аппаратное обеспечение

Аппаратная версия

• B1, B2

Процессор

• 1,25 ГГц

Оперативная память

• 2 ГБ

Flash-память

• 256 МБ

Интерфейсы

24 порта 10/100/1000Base-T с поддержкой PoE

2 порта 10GBase-T

4 порта 10GBase-X SFP+

Консольный порт с разъемом RJ-45

Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)

Порт USB 2.0 тип A

• 24 порта 10/100/1000Base-T с поддержкой PoE

Индикаторы

Power

Link/Activity/Speed (на порт)

Console

USB

RPS

Fan Error

Stack ID

MGMT

• Power

Разъем питания

Разъем для подключения питания (переменный ток)

Разъем для подключения резервного источника питания DPS-7001

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

IEEE 802.3ab 1000Base-T

IEEE 802.3an 10GBase-T

IEEE 802.3z 1000Base-X

IEEE 802.3ae 10GBase-X

IEEE 802.3az Energy-Efficient Ethernet (EEE)

Управление потоком IEEE 802.3x

Автоматическое определение MDI/MDIX на всех медных портах

• IEEE 802.3 10Base-T

Производительность

Коммутационная матрица

• 168 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 125 Mpps

Размер таблицы MAC-адресов

• 16K записей

Буфер пакетов

• 2 МБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Стекирование

Виртуальное стекирование

D-Link Single IP Management

До 32 устройств в виртуальном стеке

• Физическое стекирование2

Полоса пропускания: до 80 Гбит/с

До 9 устройств в стеке2

Кольцевая топология

• Виртуальное стекирование

Функции 2 уровня

Таблица MAC-адресов: до 16K записей

Управление потоком

802.3x

Предотвращение блокировок HOL

• Link Aggregation

802.1AX

802.3ad

Макс. 32 группы на устройство/8 портов на группу

• Spanning Tree Protocol

802.1D STP

802.1w RSTP

802.1w RSTP

802.1s MSTP

BPDU Filtering

Root Guard (Restriction)

• Loopback Detection

Зеркалирование портов

One-to-One

Many-to-One

Поддержка зеркалирования для входящего/исходящего трафика

RSPAN

• ERPS (Ethernet Ring Protection Switching)

Топология single/multiple ring

• Таблица MAC-адресов: до 16K записей

Многоадресная рассылка 2 уровня

IGMP Snooping

IGMP v1/v2/v3

Поддержка до 1024 групп

IGMP Snooping Fast Leave на основе порта

Поддержка 128 статических многоадресных групп

IGMP Snooping на VLAN

IGMP Snooping Querier

Data Driven Learning

Аутентификация IGMP

IGMP Accounting

Report suppression

• MLD Snooping

MLD v1/v2

Поддержка до 1024 групп

MLD Snooping Fast Leave на основе порта

Поддержка 64 статических многоадресных групп

MLD Snooping на VLAN

MLD Snooping Querier

MLD Proxy Reporting

• IGMP Snooping

VLAN

Группы VLAN: макс. 4K VLAN-групп

GVRP: макс. 4K динамических VLAN-групп

802.1Q

VLAN на основе портов

802.1v VLAN на основе протоколов

Voice VLAN

VLAN на основе MAC-адресов

VLAN Translation

ISM VLAN

Asymmetric VLAN

Private VLAN

VLAN Trunking

Double VLAN (Q-in-Q)

- Q-in-Q на основе портов

Selective Q-in-Q

• Группы VLAN: макс. 4K VLAN-групп

Качество обслуживания (QoS)

802.1p

8 очередей на порт

Обработка очередей

Strict Priority

Weighted Round Robin (WRR)

Strict + WRR

• Поддержка следующих действий для потоков

Метка приоритета 802.1p

Метка ToS/DSCP

Управление полосой пропускания

• CoS на основе:

Порта коммутатора

VLAN ID

Очередей приоритетов 802.1p

MAC-адреса

IPv4-адреса

DSCP

Типа протокола

Порта TCP/UDP

Содержимого пакета, определяемого пользователем3

IPv6-адреса

Класса IPv6-трафика

Метки потока IPv6

• Управление полосой пропускания

На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)

На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

• Три цвета маркировки

CIR/PIR мин. шаг 8 Кбит/с

trTCM, CBS/PBS

srTCM, CBS/EBS

• Управление перегрузками

Weighted Random Early Detection (WRED)

• 802.1p

Списки управления доступом (ACL)

ACL на основе:

Приоритета 802.1p

VLAN ID

MAC-адреса

Ether Type

IPv4-адреса

DSCP

Типа протокола

Номера TCP/UDP-порта

Содержимого пакета, определяемого пользователем3

IPv6-адреса

Метки потока IPv6

Класса IPv6-трафика

• Макс. кол-во записей ACL:

Входящих: 2048

Исходящих: 512

• ACL по расписанию

Фильтрация интерфейса CPU

• ACL на основе:

Безопасность

SSH v2

SSL v1/v2/v3

Port Security: до 64 MAC-адресов на порт

IP-MAC Port Binding

DHCP Snooping

Поддержка до 500 записей привязки

Защита от широковещательного/многоадресного/одноадресного шторма

Сегментация трафика

D-Link Safeguard Engine

Фильтрация NetBIOS/NetBEUI

IPv6 ND Snooping

Функция DHCP Server Screening

Предотвращение атак ARP Spoofing

- Макс. количество записей: 64

Предотвращение атак DoS

Защита от атак BPDU

Проверка ARP-пакетов

Проверка IP-пакетов

• SSH v2

AAA

Аутентификация 802.1X:

- Управление доступом на основе порта/узла

Назначение политики Identity-driven (VLAN, ACL или QoS)

Управление доступом на основе Web (WAC):

- Управление доступом на основе порта/узла

Назначение политики Identity-driven (VLAN, ACL или QoS)

Управление доступом на основе MAC-адресов (MAC):

- Управление доступом на основе порта/узла

Назначение политики Identity-driven (VLAN, ACL или QoS)

Authentication Database Failover

Guest VLAN

Microsoft®NAP

- Поддержка 802.1X NAP

Поддержка DHCP NAP

RADIUS Accounting

Аутентификация на основе RADIUS и TACACS+

Учетные записи с 4 уровнями прав доступа

• Аутентификация 802.1X:

Технология Green

Экономия электроэнергии за счет:

Определения статуса соединения

Выключения индикаторов

Выключения портов

Использования спящего режима

PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

• Экономия электроэнергии за счет:

OAM

802.3ah Ethernet Link OAM

D-Link Unidirectional Link Detection (DULD)

Dying Gasp

802.1ag Connectivity Fault Management (CFM)

Y.1731 OAM

Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

• 802.3ah Ethernet Link OAM

Управление

Web-интерфейс

Интерфейс командной строки (CLI)

Telnet-сервер

Telnet-клиент

TFTP-клиент

DNS-клиент

Защищенный FTP-сервер

ZModem

SNMP v1/v2c/v3

SNMP Traps

Системный журнал

sFlow

RMON v1: поддержка 1,2, 3, 9 групп

RMON v2: поддержка группы ProbeConfig

LLDP

BootP/DHCP-клиент

DHCP Auto-configuration

DHCP Relay

DHCP Client option 12

DHCP Relay Option 18, 37, 82

Файловая система Flash

PPPoE Circuit-ID insertion

Поддержка нескольких версий ПО

Поддержка нескольких версий конфигураций

Мониторинг CPU

Команды отладки

SNTP

Восстановление пароля

Шифрование пароля

Trusted Host

Поддержка Microsoft®NLB (Network Load Balancing)

ICMP v6

DHCP-сервер

• Web-интерфейс

Функции 3 уровня

Интерфейс IP: макс. 128 интерфейсов

ARP Proxy

IPv6 Neighbour Discovery (ND)

• Интерфейс IP: макс. 128 интерфейсов

Маршрутизация 3 уровня

Статическая маршрутизация

- Макс. кол-во записей IPv4: 512

Макс. кол-во записей IPv6: 256

RIP v1/v2/ng

OSPFv2/v3

VRRP

VRRPv32

Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv62

Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv62

Маршрутизация на основе политик

• Статическая маршрутизация

Многоадресная рассылка 3 уровня

IGMP v1/v2/v3

PIM-SM

Фильтрация IGMP

- На основе порта

На основе VLAN

• IGMP v1/v2/v3

Стандарты MIB

RFC 1213 MIB II

RFC 4188 Bridge MIB

RFC 1157, 2571-2576 SNMP MIB

RFC 1907 SNMPv2 MIB

RFC 1757, 2819 RMON MIB

RFC 2021 RMONv2 MIB

RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB

RFC 2674 802.1p MIB

RFC 2233, 2863 IF MIB

RFC 2618 RADIUS Authentication Client MIB

RFC 2620 RADIUS Accounting Client MIB

RFC 2925 PING & TRACEROUTE MIB

RFC 2674, 4363 802.1p MIB

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

RFC 1215 MIB Traps Convention

RFC 1212 Concise MIB Definitions

RFC 1215 MIB Traps Convention

RFC 1157, 2571-2576 SNMP MIB

RFC 4022 MIB for TCP

RFC 4113 MIB for UDP

RFC 4293 IPv6 SNMP Mgmt Interface MIB

RFC 2737 Entity MIB (version 2)

• RFC 1213 MIB II

Стандарты RFC

RFC 768 UDP

RFC 791 IP

RFC 792, 2463, 4443 ICMP

RFC 793 TCP

RFC 826 ARP

RFC 3513, 4291, IPv6 Addressing Architecture

RFC 2893, 4213 IPv4/IPv6 dual stack function

RFC 2463, 4443 ICMPv6

RFC 2462, 4862 IPv6 Stateless Address Auto Configuration

RFC 2464 IPv6 Ethernet and definition

RFC 1981 Path MTU Discovery for IPv6

RFC 2460 IPv6

RFC 2461, 4861 Neighbor Discovery for IPv6

RFC 783 TFTP

RFC 2068 HTTP

RFC 1492 TACACS

RFC 2866 RADIUS Accounting

RFC 2474, 3260 DiffServ

RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

RFC 2571, 2572, 2573, 2574, SNMP

IPv6 Ready Logo Phase 2

RFC 854 Telnet

RFC 951, 1542 BootP

RFC3484 Default Address Selection

• RFC 768 UDP

PoE

Стандарт PoE

IEEE 802.3af

IEEE 802.3at

Perpetual PoE

Fast PoE

• IEEE 802.3af

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 370 Вт (при использовании внешнего источника питания DPS-700 бюджет PoE составляет 740 Вт; макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 430 x 44 мм

Вес

• 5,6 кг

Условия эксплуатации:

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Макс. потребляемая мощность

454,55 Вт (функция PoE включена)

38,74 Вт (функция PoE выключена)

• 454,55 Вт (функция PoE включена)

Потребляемая мощность в режиме ожидания

• 19,63 Вт

Тепловыделение

• 1 550,92 БТЕ/час

MTBF (часы)

• 279 418

Уровень шума

При высокой скорости вентилятора: 56 дБ

При низкой скорости вентилятора: 43,5 дБ

• При высокой скорости вентилятора: 56 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных гигабитных портах (стандарт IEC61000-4-5)

Система вентиляции

• 3 вентилятора

Температура

Рабочая: от 0 до 50 °C

Хранения: от -40 до 70 °C

• Рабочая: от 0 до 50 °C

Влажность

При эксплуатации: от 10% до 90% без конденсата

При хранении: от 5% до 90% без конденсата

• При эксплуатации: от 10% до 90% без конденсата
